方糖 - GPS模块


产品详情​

方糖GPS是一款多模卫星导航定位模块，支持北斗三代/GPS/GLONASS 等卫星定位系统，支持多系统联合定位和单系统独立定位的模块。它基于高灵敏度的定位芯片，可以提供精确的定位信息，适用于各种定位应用，如车载导航、物联网设备追踪等。
模块采用了射频基带一体化设计，集成了 DC/DC、 LDO、射频前端、低功耗应用处理器、RAM、Flash 存储、RTC 和电源管理，可通过纽扣电池或法拉电容给 RTC、备份 RAM 供电，减少首次定位时间，可广泛应用于车载定位与导航设备、高精度授时、安全监测、测量测绘、精准农业等对导航/定位/授时有需求的领域。

硬件特色​

  1. 双模定位：支持同时使用GPS和北斗卫星系统进行定位，提供更强的定位覆盖和精度。
  2. 高灵敏度：具有高灵敏度的定位芯片，能够在复杂环境下快速获得定位信号。

适用领域​

车载导航、物联网设备追踪、定位服务等

产品参数​

电压5V
电流200mA
产品尺寸40 x 40 x 17 mm，4个乐高插销孔
通讯协议串口通讯，波特率115200
支持主板未来板Lite、未来板、Micro:bit
定位模式GPS+BDS 或 GPS+GLONASS 多系统联合定位，支持 A-GNSS 辅助定位
高灵敏度捕获 冷启动-148dBm，热启动 -156dBm，追踪 -162dBm
定位时间** **纯硬件冷启动 （≤32S）
纯硬件热启动 （≤1S）
纯硬件重新捕获 （≤1S）
软件辅助 A-GNSS（≤5S）
水平定位精度2m
速度精度0.1m/s
授时精度30ns
天线内部集成了 3.3V 有源天线供电电路和检测电路
输出格式NMEA0183 V4.1 及以前版本
应用场景车载导航、物联网设备追踪、定位服务等

在未来板Lite上使用​

以未来板Lite为例，通过GPS模块获取经纬度信息
硬件接线：
GPS模块通讯接口是串口，因此接在未来板Lite的UART0接口上

软件编程：

  • 打开Kittenblock，硬件选择未来板Lite，连接好串口


  • 加载GPS模块插件


  • 编写程序

程序逻辑：
检测到是否收到GPS信息，当收到GPS信息，进行屏幕显示。否则屏幕提示移至空旷地方。

  • 下载程序

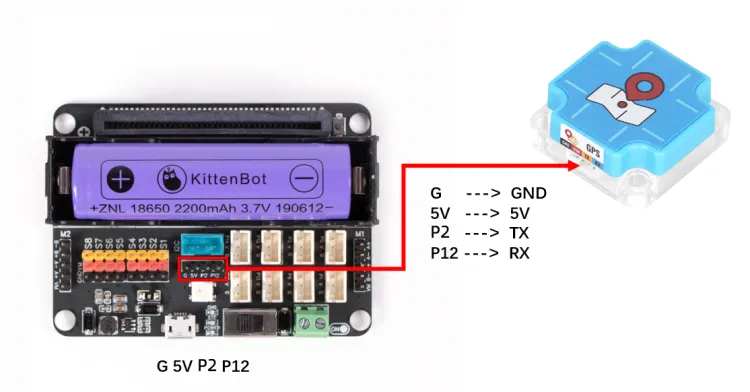

在Microbit上使用​


编程平台​

Microsoft MakeCode for micro:bit
使用Makecode编程平台

添加方糖插件​


在扩展中搜索Sugar，点击添加

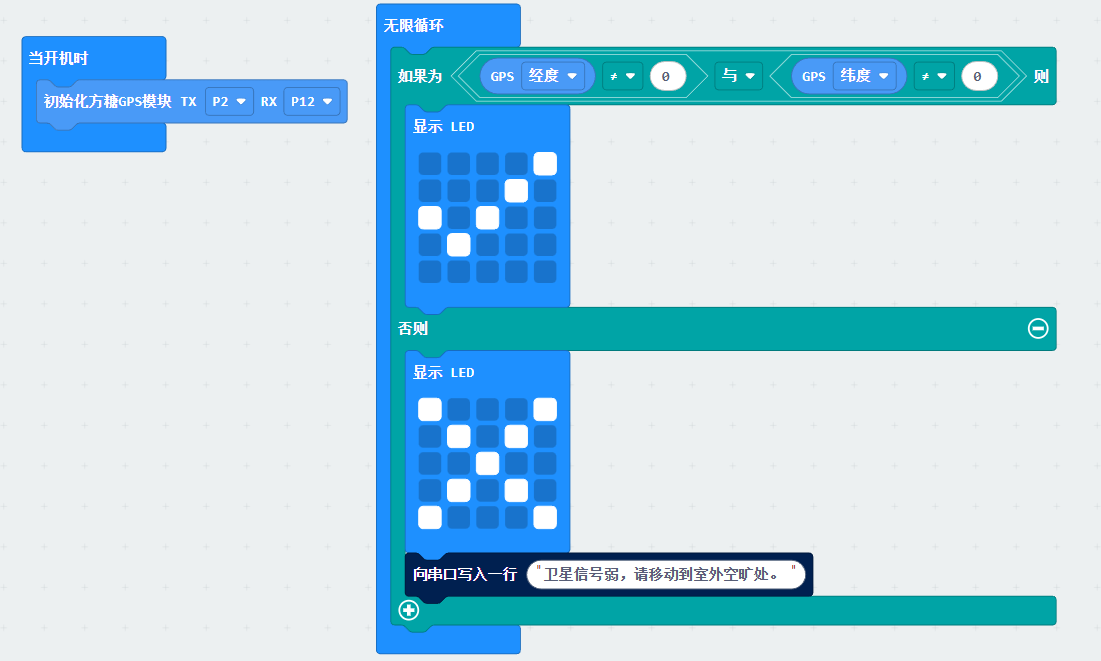

编程积木​

积木-功能说明​


常见问题与解答​

问：GPS模块为什么无法在室内使用？
答：GPS模块需要接收卫星信号，需要在室外开阔的地方才能接收到信号

问：GPS模块除了用于定位？还能用在什么地方？
答：GPS模块可以提供经纬度信息，还能提供UTC时间和海拔信息

问：GPS模块的定位精度如何？
答：2米

问：：GPS模块能在主板上屏幕显示定位地图吗？
答：不行，性能不足。需要用专门的特定的硬件和软件才能实现这种定位效果。
